Odyssey² Tabajara Blend

O primeiro Odyssey do Brasil (e quem sabe, do mundo) com saida RGB!!!


Bem, estava eu fazendo o multicart do Odyssey, quando percebi que, sem o televisor (emprestado) de 14 da vizinha, nao tinha como ligar o Odyssey.

Entao eu aproveitei o dia pra fazer o Odyssey Tabajara Blend® que nada mais é que um Odyssey com:

Saida A/V

Saida RGB Digital

Entrada para controles de ATARI na frente do videogame

Procurei por toda a internet, cade que eu achei alguma coisa? Nao tem? Entao la vamos nós...


Primeiro estagio: Saidas A/V

Pegue dois conectores RCA, ligue o terra dos mesmos ao terra do videogame, e o "vivo" de cada um aos seguintes pontos:

VIDEO: Junção de C44 com R7

AUDIO: Junção de C45 com R49

Nao requer pratica, tao pouco habilidade. Lembre-se que a saida, no caso do console nacional, é PAL-M.


Segundo estagio: Saida RGB

A saida RGB do Odyssey é digital, ou seja, voce vai precisar de um monitor que tenha disponivel entrada digital, ou entrada RGBI (o I é de Intensidade).

No caso do bom e velho monitor 1084, temos a seguinte pinagem:

Visto da traseira do monitor (se voce pegar o conector, é onde voce solda os fios)

2 - Vermelho

3 - Verde

4 - Azul

5 - Intensidade

6 - Terra

7 - HSync (Sincronismo Horizontal) OU Sincronismo composto (todo mundo pensa que o 1084 no modo digital nao tem sync composto!)

8 - VSynch (Sincronismo Vertical)



Voce vai ligar os seguintes pinos do IC005:

Vermelho - Pino 18

Verde - Pino 19

Azul - Pino 20

Intensidade - Pino 10

Sincronismo (pino 7 do conector RGB do 1084) - Pino 5



Só isso :o) Recomendo a voce que use um par de conectores DB-9 (ou até mesmo o DIN-8 do 1084 que é mais dificil de usar) para nao ficar um cabao pendurado pra fora do seu Odyssey.


Terceiro Estagio - Adaptação dos controles do ATARI no Odyssey²

Tambem nao tem nada de complicado. Voce vai precisar de:

Dois conectores DB-9 FEMEA (o que tem pininhos, por incrivel que pareça, é o femea)

Dois pedaços de flat-cable com 6 fios (use cabo de drive velho hehehe)

Alguma forma de furar seu gabinete

Toda documentação que eu achei na internet é bastante confusa sobre o assunto. Isso porque nao respeita a nomeclatura e numeração normal dos conectores DB-9. Se voce observar o DB-9 bem de perto, vai ver que ele tem os numeros dos pinos marcados no lado de dentro e no lado de fora. Os documentos que achei na internet tem essa nomeclatura AO CONTRARIO. Entao, aqui vai o mapa CORRETO de ligações:



DB-9

Odyssey

Cima

1

6

Baixo

2

4

Esquerda

3

3

Direita

4

5

Tiro

6

2

Terra

8

1

Bastante simples, nao é? Eu vou colocar aqui algumas fotos do processo, qualquer duvida me mandem um mail pra webmaster (em) tabajara-labs dot com no be-erre. Voces entendem...é pra disfarçar contra o SPAM :o)



Furando a frente do gabinete e colocando o DB-9. Note que os pinos se contam da esquerda pra direita: 1 2 3 4 5 e embaixo 6 7 8 9.



O console, ja com os dois conectores (note que está sem a tampa prateada, estava lavando...)

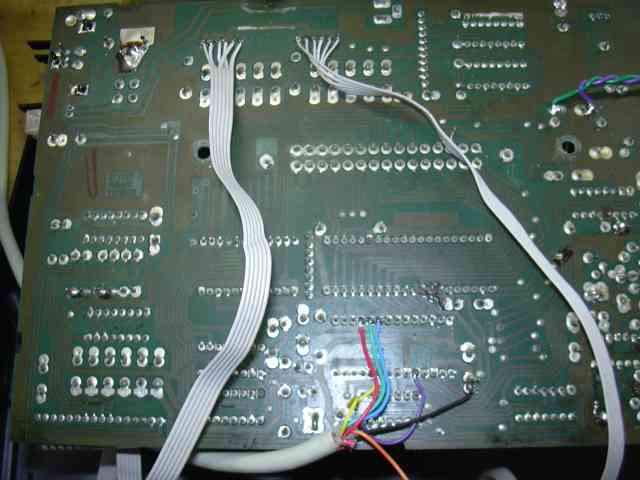

A placa ja com as ligacoes dos joysticks (em cima) e do RGB (embaixo)

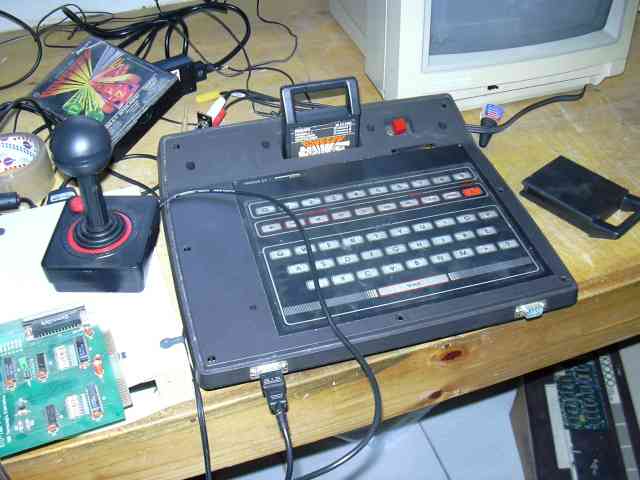

Pronto pra jogar, olha que barato :oD



Propaganda :o)



Gambiarra montada para testes...Olha que bancada zoneada!



Detalhe da imagem. Infelizmente a camera nao consegue captar todo o detalhe e a beleza da imagem...é realmente uma pena!



Abraços do Dr. Tabajara! :oD
