Substituindo o display da linha Alesis QS x.0 (QS-6, QS-7, QS-8) por um display generico

Por Alexandre Souza (alexandre.tabajara@gmail.com)

Aproveita que voce está aqui, e de uma olhada em www.tabajara-labs.com.br e veja os produtos que desenvolvo!

(note for english speakers: As soon as I have enough free time, I'll translate this page to english. If you are willing to do that, feel free to translate and drop me a mail)

Quando eu entrei pra Synth-BR, notei que havia uma grande reclamação dos usuarios da linha ALESIS sobre o problema do "maldito display que nao dura nada". Quase todos os usuarios do QS (vamos tratar só da linha x.0, entao vamos falar só QS, ok? Os QS x.1 nao apresentam este problema do display) reclamavam que, se o seu display nao estava pifado, estava para pifar. Ou ja tinha pifado e substituido pelo ABSURDO preço de R$ 400 a R$ 600. Isso para um display que custa R$ 30 a R$ 40. Nah, não dá. Me ofereci entao para ajudar a resolver este pepino.

Este é o display usado na linha QS:

O "maldito display"

Este é um display fabricado pela DATA VISION de taiwan (http://www.datavision.com.tw). Nao adianta tentar ir na pagina, nao tem datasheet dele lá. A parte de datasheets deles está fora do ar. Só encontrei UM site com uma propaganda/datasheet em RUSSO disponivel para o mesmo. Pode pega-lo aqui, mas acho que nao vai servir de muita coisa...

O Nilo Bachtzen me mandou o display queimado dele, para eu dar uma analisada, e eu observei ser um display perfeitamente normal. Nao tinha como testa-lo, porque ja estava com defeito. Mas pela pinagem, disposição dos componentes, etc...dava para perceber que era um display perfeitamente comum, de 2 linhas de 16 caracteres com backlight de LED (conhecido como LCD 2x16). Tadinho de mim...ia tomar uma surra...

Neste meio tempo, eu comecei a tomar aulas de piano com o Henry, e ele tem um QS 6.1 (que tem os mesmos sons do QS-7). Eu fiquei apaixonado pelos sons de piano e orgao, entao decidi que estava na hora de ter um Alesis tambem. O Marcelo Schild tinha me oferecido um QS-7 com o display pifado, e eu achei que seria A oportunidade de resolver dois problemas: Ter um Alesis, e resolver o problema de LCD da galera.

Enquanto isso um pequeno detalhe:

BOLA PRETA PRA ALESIS!

Eu tenho o maior respeito pela Alesis. Foi uma empresa que introduziu no mercado synths poderosos e comparativamente baratos. Inventaram o ADAT e colocaram a linha QS - a melhor relação custo/beneficio na minha opiniao - no mercado. Mas essa PALHAÇADA dos displays foi DEMAIS. Nao apenas colocaram um display vagabundo, como tambem com a pinagem trocada e ainda por cima nao admitiram esse erro!!! A Alesis deveria ter feito um recall de TODOS os usuarios de QS para a substituição desse display SEM CUSTO. Este display É defeituoso. Todo display DataVision desta serie, pifa em pouquissimo tempo. Tenho um MOTU Time Piece II aqui (tambem do Nilo) que usava o MESMO display, e deu o MESMO problema. Alias, TODO Alesis desta serie da o MESMO problema. Isto nao é suficiente para a Alesis se tocar que foi ERRO dela? Nao? Ah, tudo bem, depois nao reclame. Nao vou nem falar da podridao da linha QS x.2 porque nao é assunto pro momento.

Bem, voltando ao assunto interessante. O problema do display é muito simples

ATENÇÃO: INFORMAÇÃO QUE VALE OURO!!!

O display usado pelos Alesis é um display perfeitamente comum (2x16) com os pinos 1 e 2 ligados corretamente, e todos os outros pinos ligados INVERTIDOS (3 com 4, 5 com 6, 7 com 8, 9 com 10, 11 com 12, 13 com 14)

Nao vou dizer que "qualquer" display funciona. De 10 displays que tinha aqui em estoque, apenas 6 funcionaram corretamente no QS. Alem do mais tem a questao tamanho do LCD, tamanho da placa, etc. O tamanho maximo do "buraco" do LCD é de 3 x 7 cm. Voce pode comprar um LCD qualquer e "tentar a sorte". Ou pode comprar comigo um LCD ja prontinho, basta encaixar no lugar. Veja la no final da pagina, caso voce se interesse.

Este era o "segredo" do Alesis. Agora, ao alcance de todos. Informação é poder, e poder nao pode ser concentrado nas maos de uma só pessoa.

Agora vou colocar aqui algumas fotos da substituição do display. Espero que gostem!

Wow! O bicho é bonito heim!!! :o) É porque voce ainda nao viu tocando, he he he :o)



O "maldito display" visto de frente



O "maldito display" visto de costas



Pausa para propaganda: PRENÇA para furar placas de circuito impresso. Compre tambem a sua!!! :oD



QS-7 "Belly-Up" - Os parafusos a serem retirados sao os que ficam na parte inferior, entre os pés (dois philips de cada lado) e os cinco parafusos que ficam na parte traseira, acima dos jacks e conexões. NAO RETIRE NENHUM OUTRO PARAFUSO, ok?



Detalhe dos parafusos a serem retirados.



Alesis QS-7, todo abertinho, pra seu prazer :oD



Rom do Alesis QS-7. É uma 27C4096, caso voce tenha o .BIN do upgrade da ROM dele. A minha é versao 1.02. Por questoes obvias de copyright, nao vou disponibiliza-la para download aqui.



Identificação da placa. A placa do QS-7 e do QS-8 sao iguais, assim como as placas do QS-6.1, 7.1 e 8.1 sao iguais. A placa do QS 6 é unica, nao me perguntem porque. Nunca vi um desses aberto.



Observem que interessante, um conjunto de conectores para o teclado de 76 teclas (QS-7) e outro conjunto para o de 88 teclas (QS-8)



Conector do LCD, notem que o pino 1 é onde tem o quadradinho, escrito J21 em cima. E no flat-cable, o pino 1 é o fio vermelho. Simples, não?



Display em testes...olha como funciona bonitinho! :oD



Este é o suporte do display, apos ser retirado do QS



Suporte de cabeça pra baixo, note as 4 travas que prendiam o display original



Suporte sem as travas. Sim, voce tem que quebra-las. Infelizmente. Ou pagar R$ 600 no display original :o)

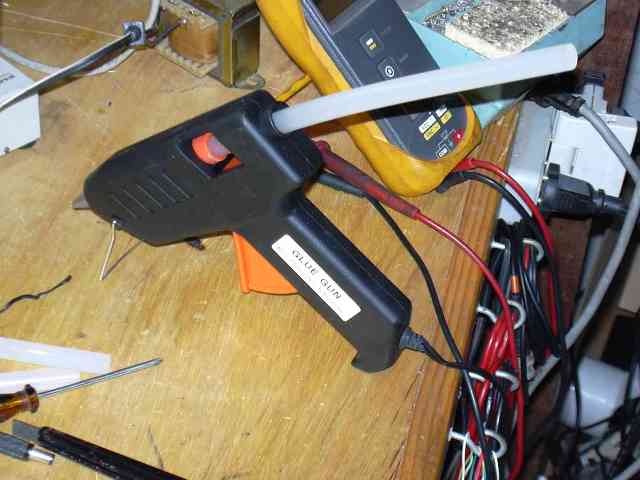

Com esta "arma", vamos grudar o LCD no lugar ;o)



Suporte com o display colocado no lugar. Observe os pingos de cola quente segurando o display no suporte.



Suporte com o LCD ja ligado na placa



Observe a colocação do suporte no quadro de aluminio que é a parte de cima do QS. Primeiro voce encaixa o lado sem furos, pra depois repousar o lado com os furos (onde está meu polegar) no quadro. Aí é só parafusar e encaixar o conector na placa. Para se guiar, para encaixar o conector, veja a foto do mesmo la em cima.



A alegria de ter seu QS funcionando perfeitamente. O timbre é em homenagem ao Mestre Keith Emerson.

Vale lembrar: O procedimento é identico para o QS 6, QS7 e QS 8.

É isso ai pessoal, acho que cumpri com minha função. Comentarios sao bem vindos

Alexandre Souza
