Expert DD2++ - Como montar?

(observação importante: Essa pagina tem um monte de fotos em 640 x 480. Sim, sao enormes. Entao tenha paciencia ao carregar)

Uma das coisas que sempre me chateou no Expert é a sua dificuldade em colocar um drive de disquete interno. Na realidade, essa dificuldade se dá pelo fato da frente do Expert 1.x (apenas a frente e nao o chassí) ser preparado para utilizar um drive de 3 1/2 "half height", ou seja, da altura de um drive de 5 1/4 que estamos acostumados a ver. Nao acredita? Bem, este era o padrao de drives de 3 1/2 la fora para os MSX e foi o primeiro modelo de drive fabricado/importado/sei lá pela Leopard/Tecnoahead. Se voce ainda nao acredita, observe a foto abaixo

Viu como cabe direitinho? Mas (in)felizmente esses drives nao existem mais, obrigando o fudeba a fazer uma magica braba na frente do Expert para caber um disco de 3 1/2 normal. E mesmo que existissem, é muito dificil achar um desses de 720K, a grande maioria é de 360K, como o exemplo acima que veio do meu VG8235 (Philips)

Observem como ficou o Expert do Luciano Sturaro:

Um dia a Gradiente lançou o Expert DDPlus. Nao vou entrar no merito da questao do micro ser uma bomba, mas foi um tremendo alivio pra galera que queria fazer o "seu" Expert. Descrevo aqui como eu faço para modificar estes Expert. Ja há 3 maquinas dessas feitas pelo mesmo metodo: A minha, a do WandersonV8 e a do Paulo Vaz. Espero que voces gostem e que agora todos possam fazer igual.

UM DETALHE: Antes de montar essa pagina, eu pensei em um tutorial completo acerca de como montar o seu DD2++. Mas é desnecessario, uma vez que a maioria das informações voce ja encontra em outras paginas. Sendo assim vou simplificar o processo até porque nao tirei muitas fotos na ultima modificacao que fiz.

Primeiro, separe o que vamos usar:

• Expert 1.0 ou 1.1 - Eu recomendo o Expert 1.0 porque voce certamente deve ter um TA-1 a mao. O TA-1 tem uma qualidade de video MUITO superior ao modulador interno do Expert 1.1, por ter boa parte do circuito recomendado pela Motorola para a utilizacao do MC1377. E no futuro esse modulador será substituido. Mas obviamente, fique a vontade para usar o Expert 1.1. A recomendação é porque usando o 1.0 voce fica com MUITO mais espaço dentro do micro para colocar outras placas internas, como por exemplo um expansor de slots com o SCC, a interface de drive e a megaram ou mapper (no futuro publicarei o esquema do expansor interno para colocar estes cartuchos embaixo da placa mae)
• Expert DDPlus. Dele nós só vamos aproveitar a frente plastica, a frente de metal do chassi, a tampa de metal, o drive e, no futuro, a interface de drive (sim, ja tem como usar nos outros MSX!).
• Fonte de PC. Quanto menor, melhor. Recomendo uma que o dissipador de calor seja bem baixinho, senao vamos ter que corta-lo.
• Amarras (Tie-Wrap ou "rabo de rato"). Pra organizar a bagunça dentro do micro
• Parafusos com porcas e arruelas, 2 a 3 mm de diametro, e a(s) respectiva(s) broca(s) de aço rapido.

Agora, vamos arrumar a casa. Primeiro, desmonte ambos os Expert. Obvio, preste atenção no que voce está fazendo, porque vai precisar montar depois. É importante salientar que, se depois voce quiser remontar o seu "meio 1.x / meio DDPlus" voce pode faze-lo com o chassi do DDPlus, a frente do Expert 1.x e a placa-mae do DDPlus

Desmontados os micros e a fonte, é hora de separar as peças a serem utilizadas e começar a montagem

É importante notar que voce NAO coloca a placa mae no lugar com a frente plastica e/ou a tampa traseira parafusadas. Entao primeiro faça as modificações internas para depois colocar a placa mae e ai a tampa traseira e a frente plastica.

Etapa 1: Prendendo a frente do Expert Plus

Pegue o chassi do Expert 1.x e retire TUDO que estiver dentro. Deixe apenas o "U" de metal que é a base do chassí. Prenda a frente metalica do Expert DDPlus (a que tem o rasgo pro drive na direita) com todos os parafusos.

Se quiser aproveitar, prenda tambem o suporte do drive. Ele é preso por 3 parafusos na parte inferior (frente do micro). Tambem é preso por um parafuso na LATERAL do micro, furo que o gabinete do Expert 1.x nao tem. Pode deixar sem esse parafuso, a fixação frontal é suficiente.

Etapa 2: Furando o gabinete para adaptar a fonte

Pegue a fonte para PC (AT ou ATX, nao importa) e identifique os seguintes fios:

• Dois fios que vao para a chave 110/220. Inclusive normalmente voce ja deixa a propria chave da fonte no lugar e a parafusa na traseira do expert. Normalmente os fios sao azuis ou brancos (ambos da mesma cor)
• Dois fios da alimentação, normalmente branco e preto
• Conexao (se for removivel) do ventilador da fonte

Se o dissipador de calor da fonte for muito grande, voce pode dobra-lo (arriscado a quebrar a placa da fonte) ou pode retira-lo e corta-lo como na foto abaixo:

É de bom alvitre aproveitar a chave de 2 polos x 2 posicoes e o cabo da chave da fonte AT, para isolar COMPLETAMENTE o micro quando ele estiver desligado. Ela cabe direitinho no lugar da chave original do Expert de 1 polo x 2 posicoes.

(foto 6: chave 2 x 2 com os fios)

No Expert, voce vai ligar os fios de acordo com o seguinte esquema:

• Fio BRANCO vai a um dos polos da rede
• Fio AZUL vai ao outro polo da rede
• Fio PRETO vai a linha do suporte de fusivel
• Fio MARROM vai a linha que NAO corresponde ao pino do suporte do fusivel

Desta forma, voce isola COMPLETAMENTE o micro e as tomadas traseiras da rede, quando o micro estiver desligado.

Voce pode inclusive fazer uma bossa no gabinete do seu MSX

Assim é a entrada de alimentacao original do MSX...

A gente podia botar um conector IEC no lugar, né?

Hum...Aqui provavelmente fica mais melhor de bao :)

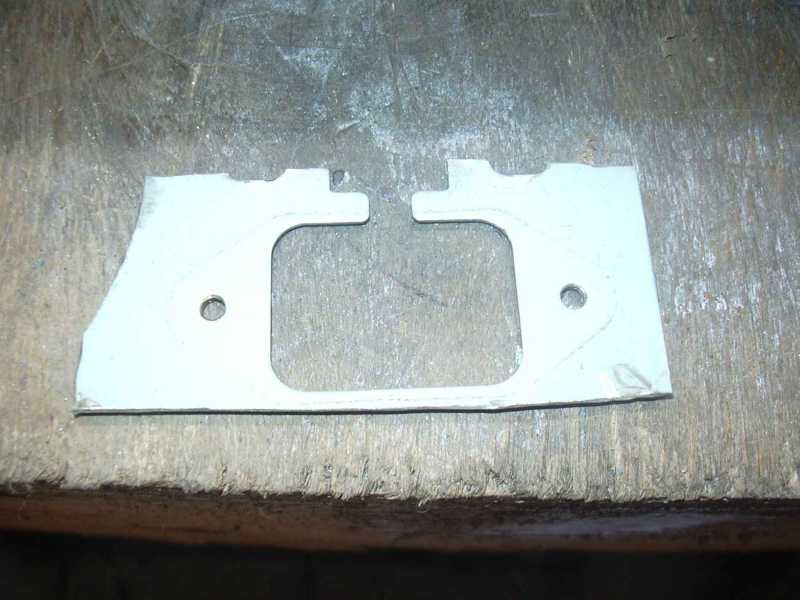

Como molde, recortei um pedaço da caixa da fonte. Assim fica facil de fazer o corte do gabinete

Posicionando o molde na traseira do MSX

Ja marcados os furos, agora é so cortar

Olha eu ai cortando o buraco com a boa e velha Dremel! :oD

Buaco feito, olha como ficou "certinho" :)

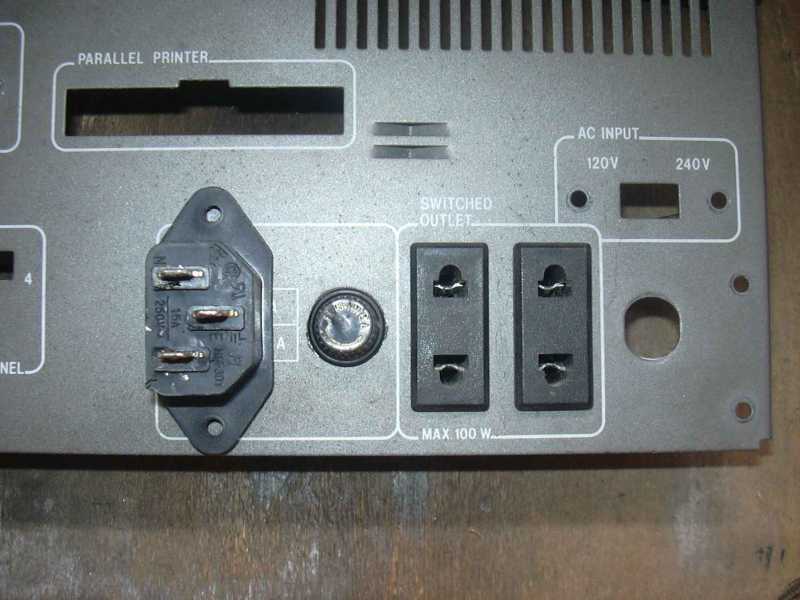

E o conector no lugar, nao ficou legal?

Outra visao :)

Feito isso, posicione a fonte o mais encostada no gabinete do expert possivel, e pelo menos 2 dedos de distancia da frente. Observe na foto a forma CORRETA de se posicionar a fonte (nao faça como eu que praticamente encostei a fonte na frente do expert e depois tive que furar de novo porque nao conseguia passar o cabo das entradas de Joystick. Por enquanto deixe os fios da fonte soltos, solde os fios da entrada de alimentação. Pode deixar a chave 110-220 solta, a ser presa quando a tampa traseira estiver no lugar.

É MUITO IMPORTANTE LEMBRAR de colocar calços entre a fonte e o chassis do MSX. Nao caia na besteira de montar a fonte com seu fundo encostado no chassis do MSX, porque vai ser um curto daqueles. Deixe um a dois cm de espaço entre o chassi e a parte de baixo (onde há as soldas) da fonte.

Etapa 3: Modificando a placa analogica para fonte de PC / Kits DDX e ACVS

Seria redundancia colocar aqui novamente a informação dos tutoriais de instalacao de fonte de PC e kits 2.0. Sendo assim, por favor, dá um pulinho la nas respectivas paginas e de aquela olhada. Placa analogica preparada? Proximo passo...

Etapa 4: Modificando o TA-2 (modulador interno)

Caso seu kit seja um 2.0 sem saida de video composto NTSC, ou entao um 2+, voce pode manter o modulador interno como PAL-M utilizando-se do sinal de subportadora vindo da placa do Expert (fio branco que liga no TA-2) ou pode converte-lo para NTSC e facilitar sua vida quanto aos televisores mais modernos. É simples! No TA-2, faça o seguinte:

• Retirar R116
• Capacitor de 220 pF entre os pinos 17 e 18
• Cristal de 3.575611 (PAL-M) no pino 17
• Trimmer de 27pF entre o outro pino do cristal (o pino que nao está ligado ao pino 17 do integrado) e o GND
• Capacitor de 220 pF entre o pino 18 e GND

Conforme o esquema original do TA-1:

Caso voce queira que o mesmo funcione em NTSC (serve tambem pro TA-1), troque o cristal de 3.575611 (PAL-M) por um cristal de 3.579545 (NTSC) e jogue a GND(pino 15) o pino 20 do MC1377 (o unico integrado da placa, nao tem como errar!)

Etapa 5: Juntando a tralha toda

Agora que sua fonte e placa analogica ja estao instalados, aproveite para prender o drive no lugar e conectar a alimentação, antes que voce esqueça.

Coloque entao a placa-mae encaixando primeiro na frente e depois colocando a tampa traseira. Prenda com 2 ou 3 voltas os parafusos da tampa traseira e encaixe a placa mae na posicao correta. Coloque os 4 parafusos dos conectores de slot na frente do micro e encaixe a tampa traseira na sua posicao definitiva. Nao esqueça de prender os dois parafusos do conector de teclado e os 3 parafusos dos conectores de RGB, Cassete e video mono/audio.

Agora vamos colocar a frente plastica. Escolha primeiro em qual slot vai ficar a sua interface de drive e passe o cabo do drive pelo slot escolhido. Prenda o cabo de forma que ele nao atrapalhe dentro do micro e encaixe a frente do DDPlus no lugar, prendendo todos os 6 parafusos (3 em cima e 3 embaixo).

Cuidado ao passar pela abertura retangular o cabo dos conectores dos joysticks. Aproveite para conferir se a plaquetinha de joystick do DDPlus está com todos os jumpers no lugar (para fornecer 5 volts ao joystick 2) e, se voce quiser "tunar" o seu DD2++, coloque um led de cor diferente na frente do micro. Azul por exemplo

Feito isso, é fechar os olhos e ligar o micro :) Confira antes se está tudo ligado corretamente, se a fonte nao está encostando no gabinete, etc.

O resultado é este abaixo:

A pintura da tampa está um bocado feia, mas paguei 15 contos neste computador no ferro-velho, ao contrario dos distintos cavalheiros que estao pedindo 250, 300 reais em um DDPlus no mercado livre. Bem, cada um paga o quanto quer naquilo que os outros vendem por quanto querem né? :oP

É isso ai pessoal, espero que tenha ajudado voces a conseguir montar seu DD2++!!! :oD Divirtam-se!

Olha o Wanderson todo feliz com seu DD++!!! (nao, o dele ainda nao é 2.0/2+)

AVISO: Todas as modificacoes aqui foram feitas sem prejuizo a nenhum dos micros acima. Obviamente nao me responsabilizo por qualquer encrenca que voce arrumar com o SEU micro. Espero que voce tenha conhecimento e discernimento bastantes para saber se voce está apto ou nao a fazer as modificacoes aqui listadas. Tome cuidado porque em alguns pontos, voce vai mexer com conexoes de 110 volts. Your Milegage May Vary. Baterias nao incluidas. Void where proibhited. Groove is in the heart!
