Reparo de um Commodore SX-64


Voces ja ouviram falar do Commodore SX-64?

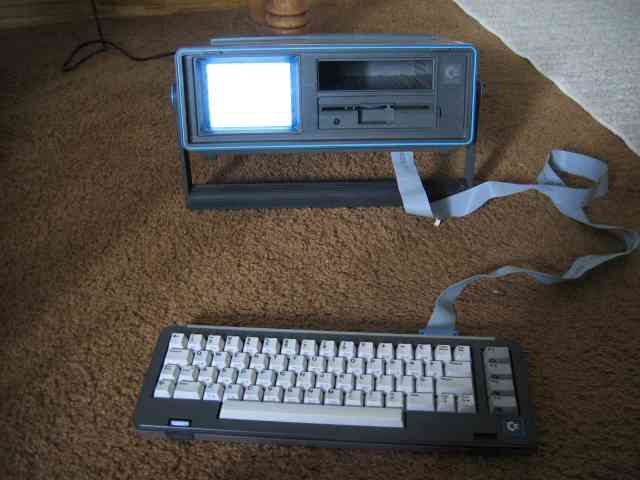

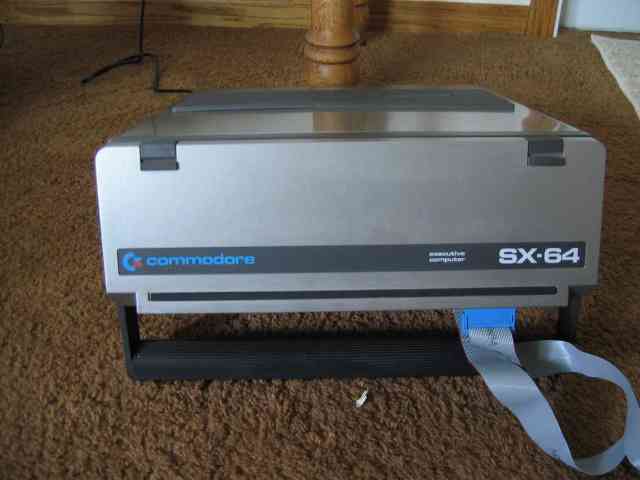

Bem, ele é um mastodonte de uns 10 quilos, sendo o "primeiro computador portatil (!) com tela colorida". Era um Commodore 64 com telinha de 5 polegadas (CRT), um drive 1541 e fonte, tudo em um gabinete só. Veja as fotos!



Esse micro chegou aqui pelas maos do Kinderman, que tinha comprado um par (!) pra tentar dos dois fazer um, e ambos vieram com defeito. Um inclusive veio com a tampa do teclado bem quebrada. Se alguem tiver uma sobrando, por favor entrar em contato :o)

Aberto o micro, lá vamos nós...


Quando ligava o micro, apresentava um padrao maluco na tela. Observem a foto abaixo

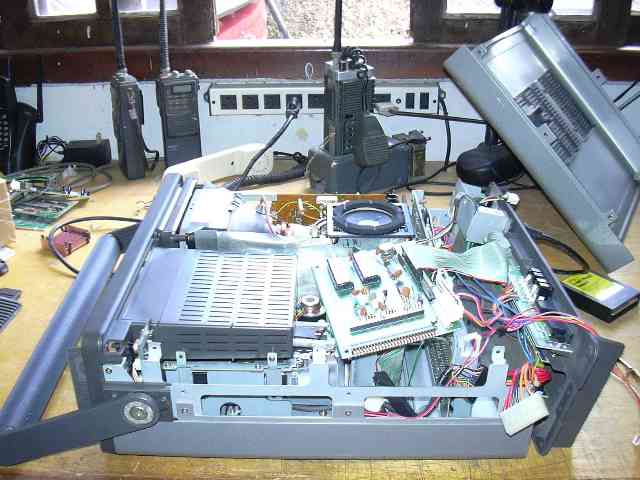

Observem que na placa da parte inferior da foto, há um conector de uns 60 pinos. Este conector é o que conecta a "placa de drive" (nao é só isso mas tudo bem) a CPU. Esta placa veio solta por uma pancada que a caixa levou no transporte. Observem o conector na CPU abaixo:

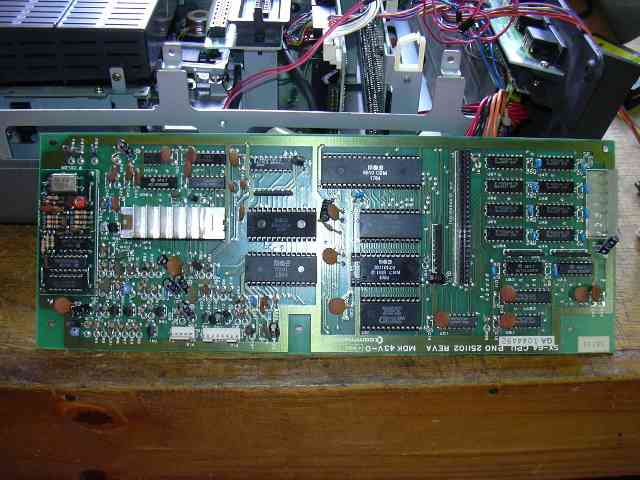

Observem que no meio da placa da CPU, mais a direita, há um conector compativel com o da placa acima. Esse conector soltou e dava mau-contato. Foi só reencaixar e prender a placa no lugar e la veio o SX em toda a sua honra e gloria novamente :o)


Esse foi mais complicado. Nao aparecia nada na tela. Infelizmente era o defeito "crassico" dos C-64: A maldita PLA. Pior que ha pouquissimos anos atras, voce encontrava essas PLAs na Jameco por mixaria, coisa de menos de um dolar. Agora elas sumiram do mercado e o preço evidentemente disparou. Por consequencia, la fui eu desmontar um C64 novinho pra tirar a PLA e salvar o Commodore SX-64 que é muito mais raro. Evidentemente, o C64 ta guardado esperando uma PLA avulsa aparecer.

Neste caso tambem queimaram dois chips de ROM. Nao adianta colocar uma EPROM normal no lugar porque a pinagem é diferente. Entao aqui está a adaptação feita:

Adaptador de EPROM para ROM do C64. Evidentemente usei uma 27C64 e nao precisei dos pinos de endereço mais altos, alem do chaveamento.

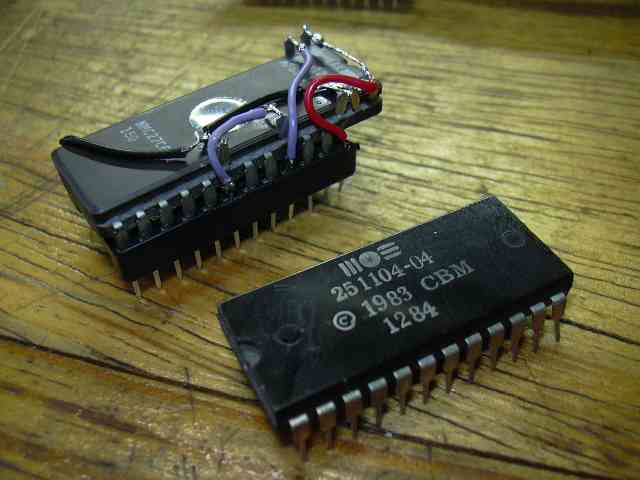

Eprom ja com o adaptador, ao lado da ROM original queimada. Ainda bem que é soquetada!!!

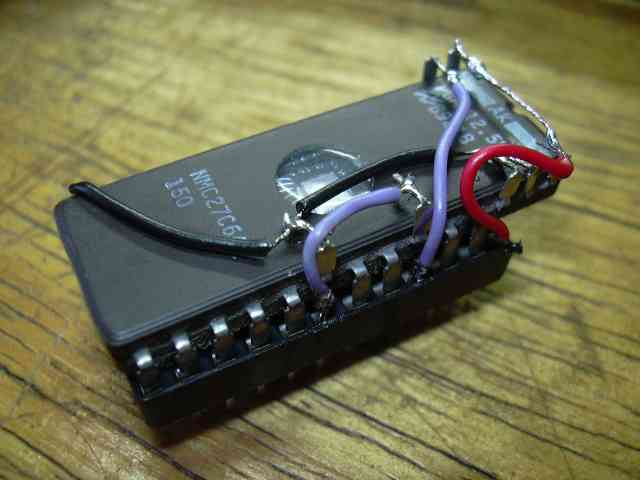

Vista de lá...

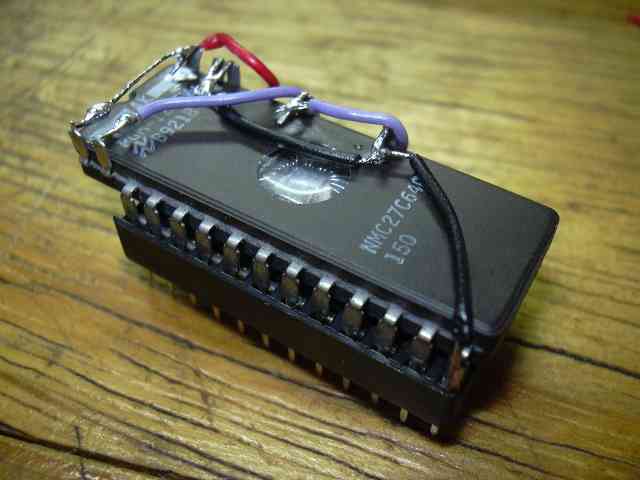

...e vista de cá

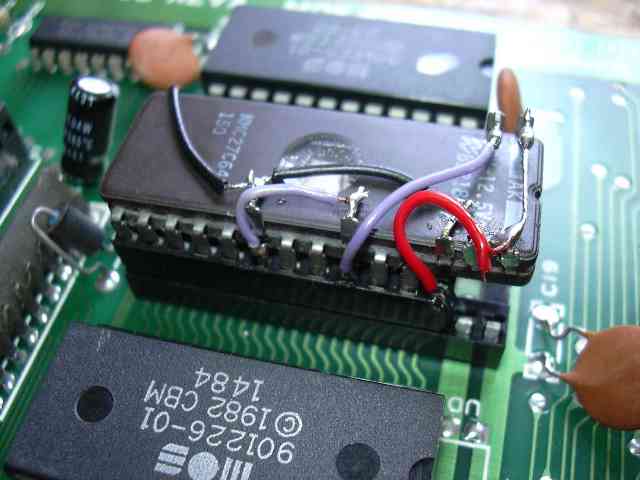

Agora vista encaixada no lugar. Observe que o soquete da placa do SX-64 prevê a utilizacao de uma ROM (EPROM?) de 28 pinos. Porem nao parei pra achar onde o troço muda a configuracao do soquete. Melhor fazer funcionar do que ficar perdendo tempo a toa.
