SIO2SD Tabajara


Os computadores da linha Atari de 8 bits tem um sistema de carregamento de dados muito curioso. Semelhante ao Commodore 64, usam um canal serial para a transferencia de dados entre o micro e os perifericos de armazenamento. Porem, o Atari de 8 bits (400, 600xl, 800, 800xl, 1200) usam LITERALMENTE uma porta serial, se comunicando a 19200bps

Desta forma, ficou facil criar um sistema de armazenamento de estado solido para o nosso brinquedao

A autoria do circuito nao e minha, eu apenas roteei a placa em face simples, de forma que qualquer pessoa possa fazer o seu em casa com o metodo de transferencia termica de toner, ou ate mesmo desenhando na mao

O uso é bem facil: Coloque os arquivos XEX na raiz do cartao, escolha com os botoes qual arquivo a inserir no drive virtual e seja feliz! :o)

As fotos do meu "porcotipo":

Lado dos componentes, observe que eu criei uma mascara de solda e a apliquei no fenolite. Os tracinhos na placa sem identificacao sao jumpers



Lado das soldas. Basta imprimir os PDFs que acompanham o artigo.

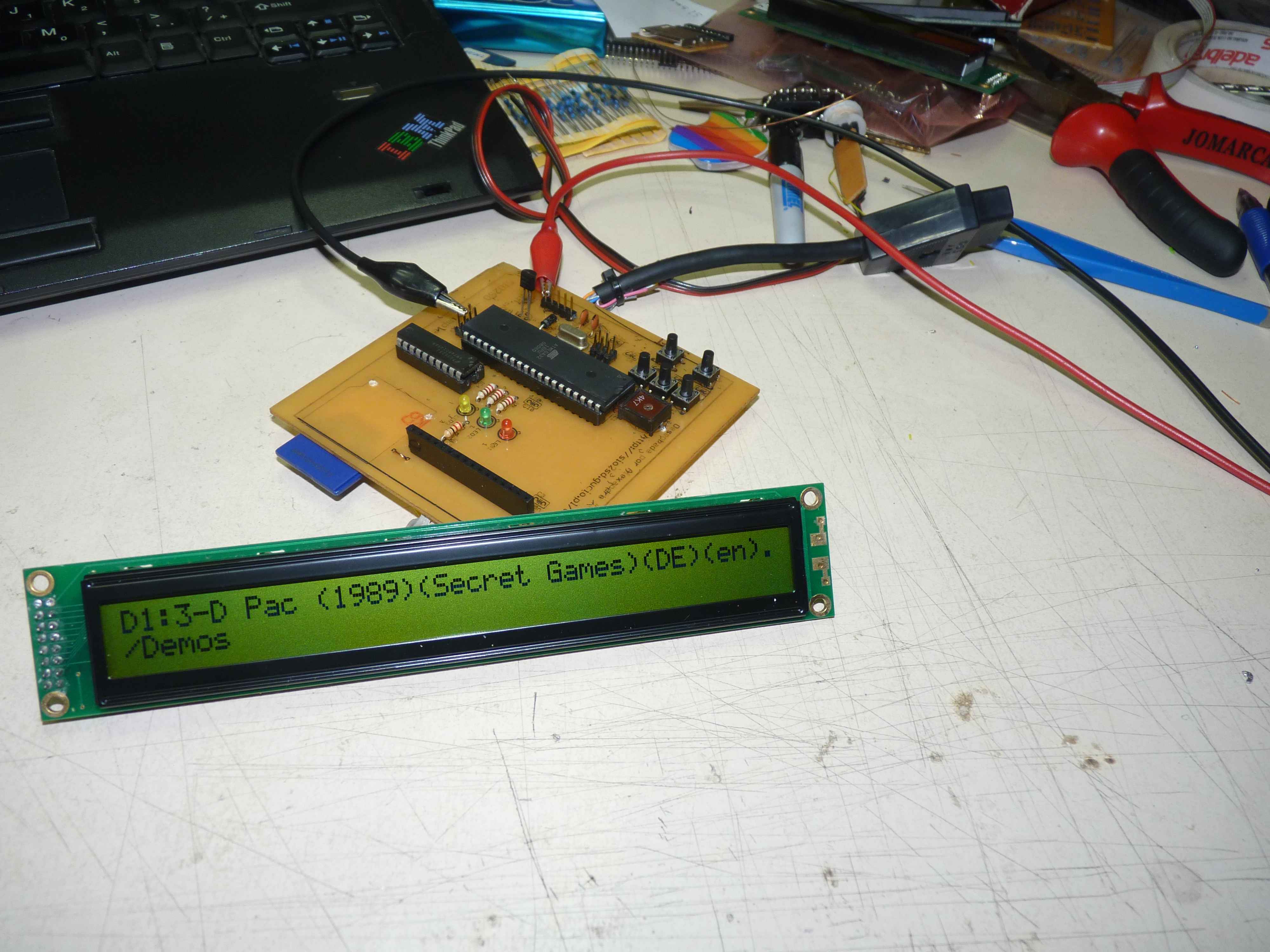

Aparelho montado, em testes



Bichinho funcionando a todo vapor!


Downloads:

Arquivo do EAGLE contendo a placa

Codigo a ser gravado no microcontrolador
